こんなお悩みありませんか？
- 2次元の設計図面に基づいて
3D配筋モデルを作成するには、
膨大な時間と手間がかかる… - 複雑なデザインの構造物が
増えてきており、
2次元図面だけでは
完成イメージが湧きにくい… - パラメータをもとに
3D配筋モデルの作成をしているが、
2Dへの変換ができないため、
手戻り発生時に2次元図面と
3Dモデルの両方を直している… - 数量拾いや図面の照査を
手作業で行っており、
ミスが発生しやすい…
3D配筋X™ なら、
2次元図面を作成する感覚で
3D配筋モデルが
簡単に作成できます！
3D配筋X™ の特徴
2次元図面を作成する感覚で
簡単3D配筋モデル作成！
3D配筋X™ では、2次元の設計図面を
直感的に操作して、パラメータ(値)を
入力するだけで簡単に3D配筋モデル
の作成が可能です。
これまで2次元図面しか作成したことがない方でも、すぐにご利用いただけるため、採用・教育コストもかかりません。
数量表・加工図の作成も
自動で楽々！
作成した3D配筋モデルをもとに、
数量表や加工図の作成も可能です。
手計算よりも手間がかからず正確な数値が出せるため、材料の過不足の発生を防ぐことができ、コスト管理も非常に楽になります。
CSV保存&読込で
驚くほど業務効率化！
作成した3D配筋モデルのパラメータはCSV形式で保存可能です。
同様の構造物を作成したい場合、CSVを再度読み込み、微調整するだけで3D配筋モデルが作成可能なため、
モデリング作業の効率化が可能です。
3D配筋X™ の機能
AutoCAD/Civil3Dのアドオンとして
即利用可能
3D配筋X™ はAutoCADやARESをお持ちの場合、

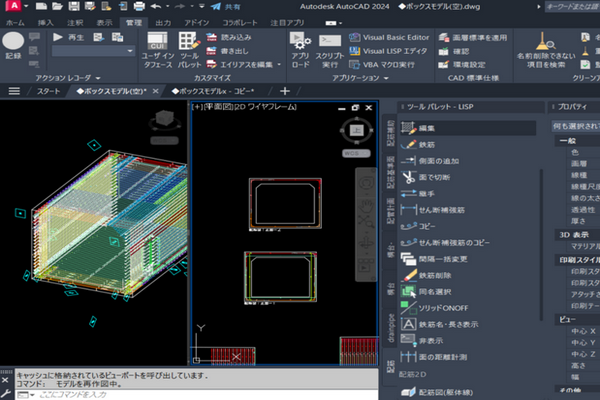

簡単な操作で専用コマンドを追加して利用ができます。
※その他のDWG互換CADソフト(IJCAD、BricsCAD等)でも
動作確認済みで、その他のソフトについても順次対応予定です。

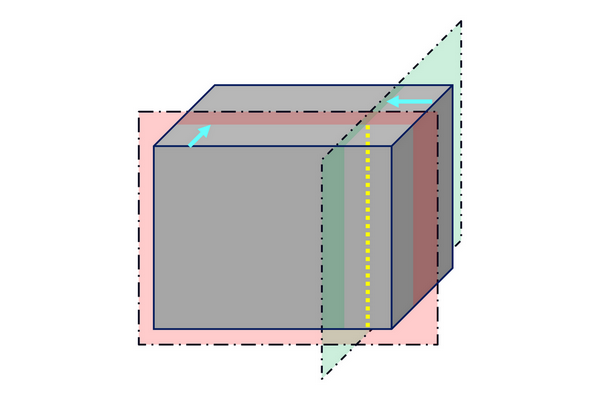

直感的操作でソリッドモデルから
配筋作成
既存のソリッドモデル※の面に線を追加する感覚で、
配筋モデルを作成することが可能です。
作成した配筋はパラメータで微調整できるため、
設計の考え方の延長で簡単に3D配筋モデルの作成が可能です。
※DWGファイルで3Dソリッドとして認識されるものであれば、
何でもご利用いただけます。
PCの負荷を減らすことも
時短のポイント

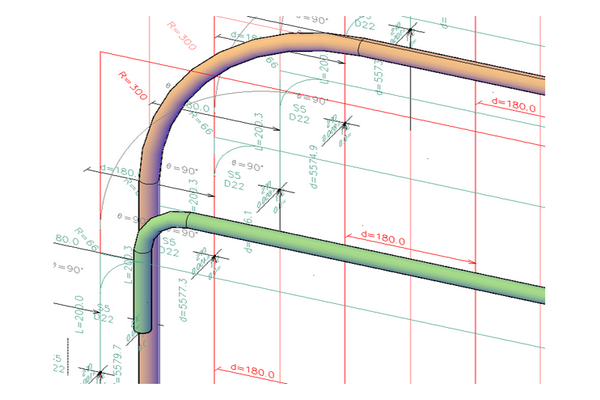

鉄筋モデルは基本的に中心線で表示され、
周辺には線自体の長さや、壁面から中心線までの
距離等のパラメータが表示されます。
厚みを持った3Dモデルを確認したい時には
ソリッドをONに、そうでない時にはOFFにすることで、
PCがスムーズに動作します。

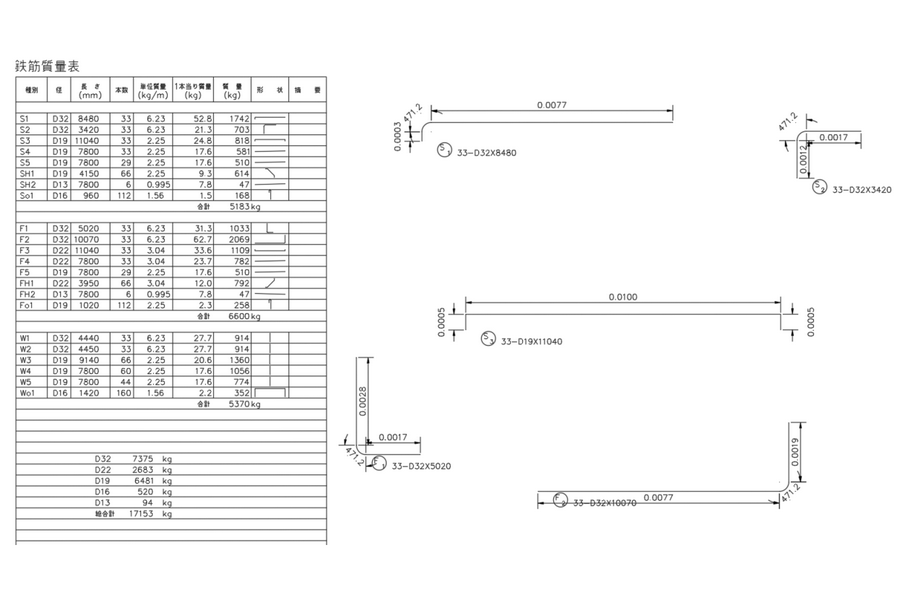

数量表・加工図の自動作成
作成した3Dモデルのデータをもとに、

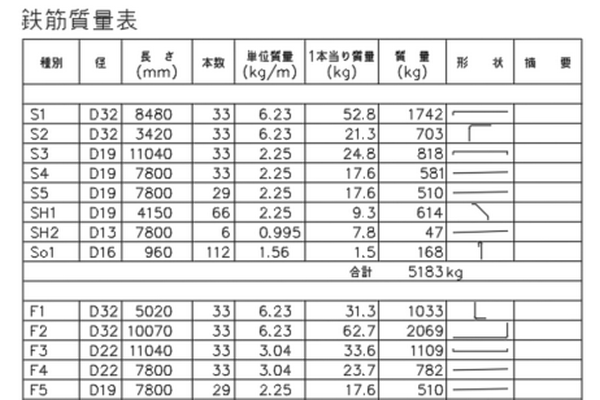

自動で数量表(鉄筋数量表)を作成できます。
曲げ部の長さ計算の有無を設定すれば、
加工図を作成することも可能です。
作成したデータはCSVで入出力可能

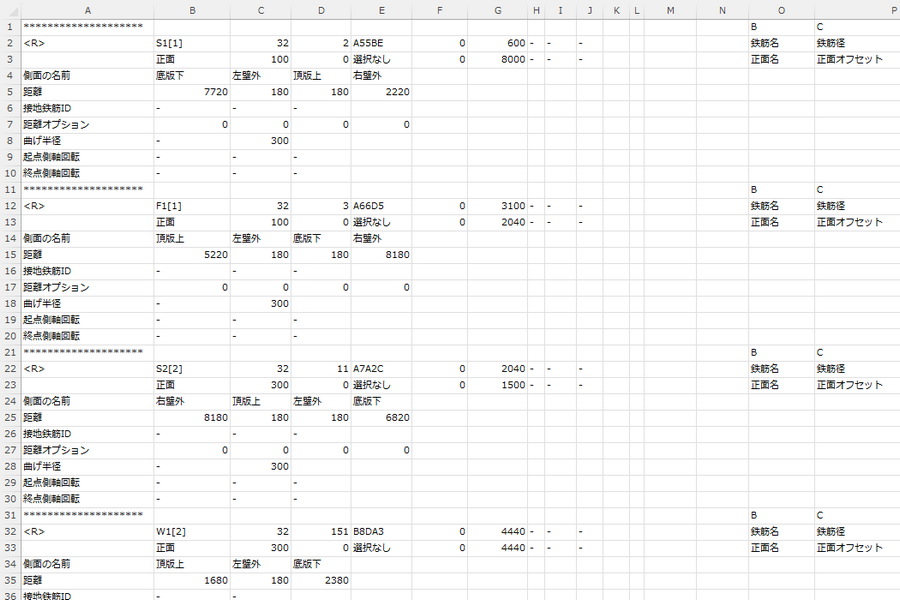

作成した3DモデルはCSV形式で出力可能です。
保存したCSVを読み込み、値を書き換えれば
別の3Dモデルの作成も可能です。
アルゴリズムを利用してCSVを上手に活用すれば、
モデル作成の自動化も夢ではありません。
どんな構造物にも対応可能

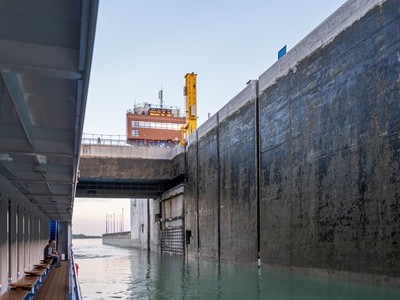

水門
樋門

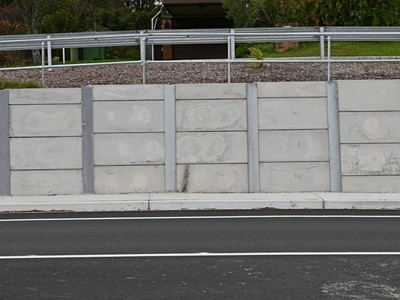

擁壁

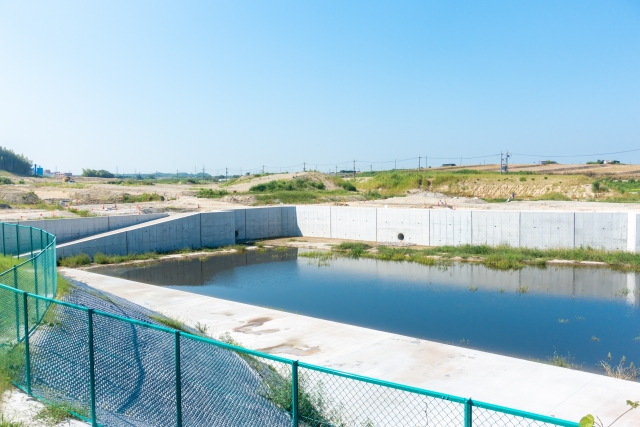

調整池
機械基礎

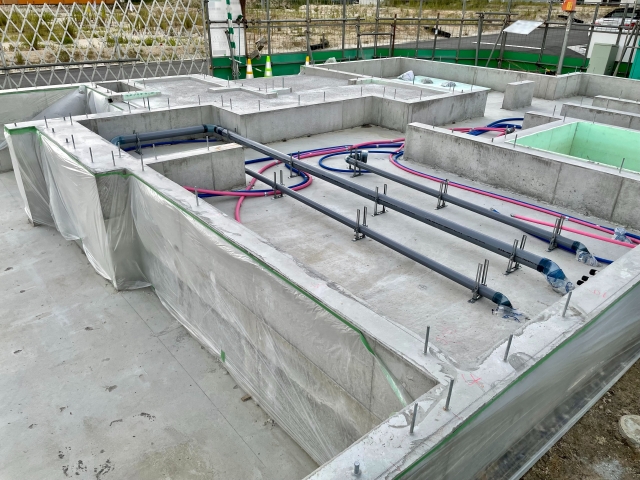

設備基礎
橋梁
浄水場
3D配筋X™
導入後のイメージ
3Dモデル作成時間の
省力化(※1)により、
生産性が約5倍に。

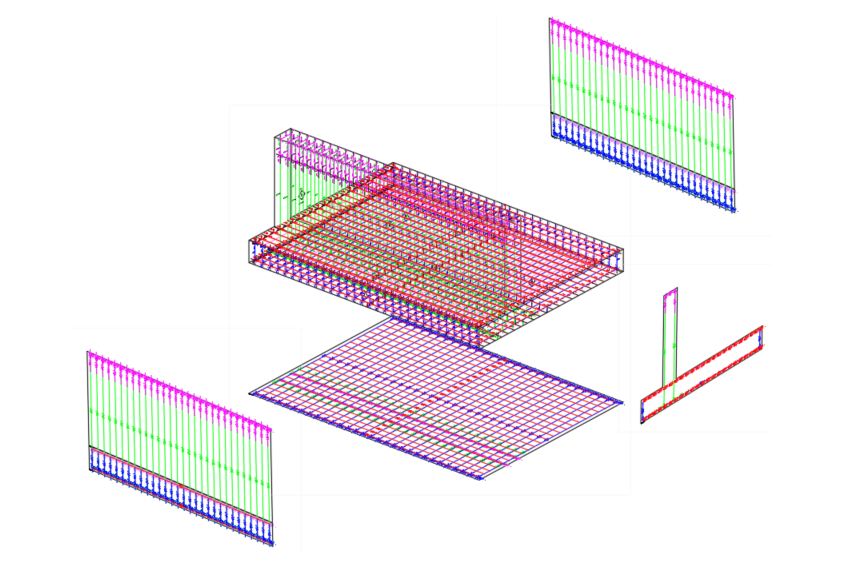

2次元図面を3D化することで、
設計会社と施工会社の間の
打ち合わせもスムーズに。
設計図には変更がつきもの。
2次元図面も3Dモデルも
すぐに修正可能。
手計算による
ミスを減らすことで、
材料の過不足発生を防止。
※1： 3次元配筋モデル、2次元構造図・配筋図、鉄筋加工図、鉄筋数量表の作成を含む。
導入事例
株式会社熊谷組 様
Coming Soon…
料金表
| プラン | ライト | スタン ダード |
プレ ミアム |
|---|---|---|---|
| ご利用 可能 人数 |
〜5 名様 |
6〜10 名様 |
無制限 |
| 導入 費用 |
50万円 | 150万円 | 400万円 |
| 2年目 以降の 保守・ サポート 費用 |
10万円 | 20万円 | 50万円 |
※表示価格は全て税別価格です。
※契約途中でのプランアップも可能です。詳細はお問い合わせください。
よくある質問
-
正規の金額には何が含まれていますか？
-
本製品の使用料、導入後の各種問い合わせサポート費用が含まれております。
※2年目以降も利用を継続する場合、保守費用をお支払いいただく必要がございます。
-
導入後の運用が不安です。サポートはありますか？
-
導入後は電話・メール・WEB等、お客様のご希望に合わせた充実のサポートをご用意しております。
-
購入前に、無料トライアルは可能ですか？
-
可能です。お問い合わせフォームよりお気軽にお問い合わせください。
-
対応環境を教えてください。
-
OS：Windows
ソフト：AutoCAD
-
途中でプラン変更は可能ですか？
-
可能です。営業担当までお気軽にご連絡ください。
-
ソフトのアップデートはありますか？
-
順次アップデート予定となります。
-
マニュアルはありますか？
-
下記リンクよりご覧いただけます。
●●●●●●●●
NEWS
2025/03/27
テラドローン、BIM/CIM配筋モデルと2次元図面の連動を実現した自社開発ツールの販売を開始
～配筋図作成および鉄筋施工の生産性向上に貢献～
2025/03/27
BIM/CIM配筋モデル自動生成ツールに2次元図面の連動機能を追加する開発に着手
～3次元配筋モデルと2次元図面の同時生成で生産性向上～
3D配筋X™に関するご相談・お見積依頼はこちら
毎週水曜日の14時30分より、
3D配筋X™のWEB説明会を実施しております。
参加を希望される方は、
下記フォームよりご連絡ください。
(1～2営業日ほどでご連絡いたします。)
